一、高壓細水霧防護區聯動程序

　　高壓細水霧防護區聯動程序以開式系統為典型，遵循“兩路獨立火警→確認→聯動→啟動→反饋”的核心邏輯（規范無“延時”要求），依據GB50898-2013《細水霧滅火系統技術規范》第3.6節與GB50116-2013《火災自動報警系統設計規范》相關要求設計。

　　1、火警探測與預警

　　防護區應布置兩種不同探測原理的火災探測器（如感煙探測器+感溫探測器），形成兩路獨立探測回路，確?；馂?zāi)探測的可靠性。

　　第一個火警信號：僅啟動防護區現場（外）及消防控制室的預警級聲光警報，無任何其他設備聯動動作。

　　第二個獨立火警信號：系統確認火災，立即進入聯動啟動流程（無任何延時，直接觸發后續聯動動作）。

　　2、聯動控制啟動（無延時要求，直接啟動）

　　系統確認火災后，同步執行以下聯動動作：切斷防護區內帶電保護對象的非消防電源，關閉空調系統、通風風機、防火閥等影響滅火效果或可能造成次生危害的設施。

　　啟動消防主泵，穩壓泵自動停止；待泵組出口壓力達到系統設計工作壓力后，自動開啟對應防護區的分區控制閥（開式系統分區控制閥應具備接收控制信號、反饋啟閉狀態的功能）。

　　系統設計響應時間（從接收到兩個獨立火災信號到噴頭開始噴放細水霧的時間）不應大于30s。

　　3、噴放與反饋

　　管網壓力達到設計值并穩定后，噴頭噴放細水霧實施滅火；安裝在分區控制閥后管網或出水總管上的壓力開關（或流量開關），立即發送細水霧噴放反饋信號至消防控制室。

　　同步聯動點亮防護區入口處的噴放指示燈，啟動火災確認級聲光警報（持續鳴響/閃爍），警示無關人員不得進入防護區。

　　消防控制室應實時接收并顯示以下信號：泵組（主泵、備用泵）工作狀態（運行/停止/故障）、分區控制閥啟閉狀態及故障信號、細水霧噴放反饋信號、非消防電源切斷狀態、排水泵運行狀態（如有）等。

　　4、手動與應急操作

　　消防控制室手動控制盤：可遠程手動啟動或停止泵組及分區控制閥，手動操作權限應高于自動控制，且應能在系統任意工作階段執行操作。

　　防護區外手動按鈕：應設置在防護區入口處便于操作且不易誤碰的位置，擊碎玻璃保護罩后，可通過一個控制動作直接啟動系統（無緊急停止功能），啟動后觸發流程與自動控制一致（聯動關設備→啟泵→開閥→噴放）。該手動啟動按鈕的啟動邏輯，不受消防控制室控制器自動/手動狀態切換影響，無論系統處于何種工作狀態，按下該按鈕后均能直接觸發系統啟動流程。

　　泵房就地操作：泵房內應設置泵組就地手動啟動裝置，可手動啟動主泵、備用泵；分區控制閥應具備機械應急操作功能，在電動控制失效時，可通過機械操作裝置手動開啟閥門（分區控制閥關閉應采用手動操作方式，無自動關閉功能）。

　　5、其它要求

　?。?）系統應設置備用電源（主備電源可自動、手動切換），保障系統在主電源中斷時仍能正常啟動運行；

　　（2）所有手動啟動和機械應急操作裝置，均應設置與對應防護區一一對應的永久性標識，標明操作方法及注意事項；

　　（3）泵組系統應設置備用泵，其工作性能應與最大一臺主泵相同，主、備用泵應能自動切換，并可手動操作停泵；

　　（4）系統噴放細水霧的持續時間，應根據防護區場所類型確定，確?；馂?zāi)完全撲滅且不復燃。

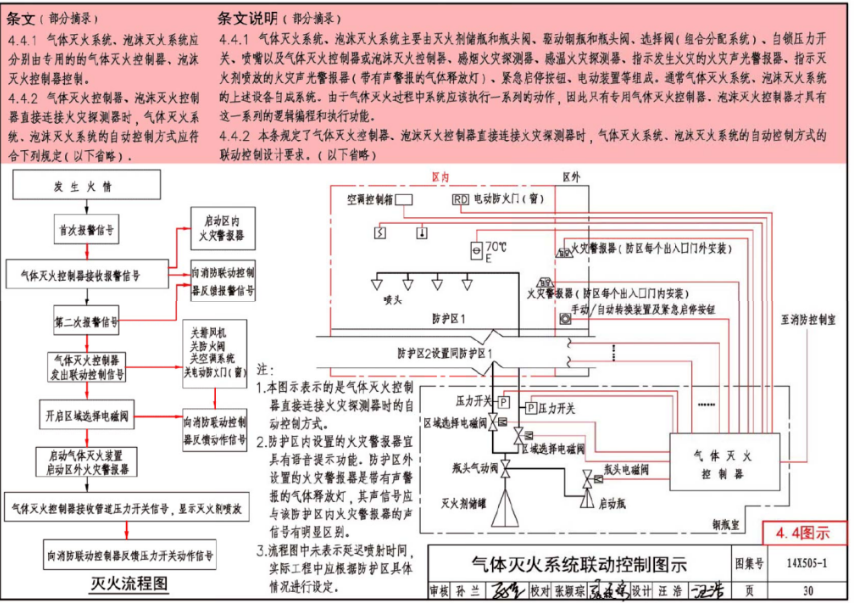

　　二、氣體滅火防護區聯動程序

　　1、聯動觸發條件

　　自動控制觸發條件：

　　需滿足同一防護區內兩個獨立的火災觸發信號組合，二者滿足其一即可啟動自動程序：

　?。?）同一防護區內兩只獨立的火災探測器報警信號（需采用不同探測原理，如感煙探測器與感溫探測器組合）；

　?。?）同一防護區內一只火災探測器報警信號+一只手動火災報警按鈕報警信號。

　　手動控制觸發方式：

　　作為自動控制失效時的備用方式，包含三類操作途徑，優先級高于自動控制：

　　（1）防護區外設置的緊急啟停按鈕；

　?。?）消防控制室內氣體滅火控制器的手動控制盤；

　?。?）瓶組間內的機械應急操作裝置。

　　2、自動控制聯動流程（分三階段）

　　階段一：首個報警信號（預警階段）

　　當防護區內接收到第一個火災觸發信號（探測器或手報）后，系統僅執行單一預警動作：啟動該防護區內的聲光警報器，僅用于提示防護區內人員關注火災預警。

　　本階段不能執行任何設備聯動操作，包括但不限于：關閉防火門、電動窗、防火卷簾，停止通風空調、排風機、防火閥，切斷非消防電源，點亮噴放指示燈等。

　　消防控制室圖形顯示裝置僅需顯示“XX防護區一級預警”字樣，同步顯示具體報警探測器或手報的位置、編號信息，無任何設備聯動狀態反饋。

　　階段二：第二個報警信號（火災確認+延時階段）

　　當防護區內接收到滿足聯動邏輯的第二個獨立火災觸發信號后，系統確認火災，立即進入0~30s可調延時階段（規范推薦延時時間30s，用于保障防護區內人員安全撤離）。

　　延時階段內，系統同步執行以下全部聯動動作：

　?。?）啟動防護區外的聲光警報器，警示防護區外人員不得進入；

　?。?）關閉防護區內所有常開防火門、電動窗，關閉通風空調系統、新風系統及相關防火閥，徹底封閉防護區開口，防止后續滅火劑泄漏；

　?。?）切斷防護區內的非消防電源；

　　消防控制室實時顯示所有聯動設備的動作狀態（如“防火門已關閉”“非消防電源已切斷”）、延時倒計時及氣體滅火控制器的運行狀態；若任一聯動設備未按要求動作，控制器需立即發出故障報警信號。

　　延時階段內，防護區外的緊急停止按鈕有效，人員按下后可中斷后續噴放程序；延時結束后，緊急停止按鈕自動失效，無法中斷噴放。

　　階段三：延時結束（滅火劑噴放+反饋階段）

　　延時時間結束后，系統按固定時序啟動滅火劑噴放程序：

　?。?）組合分配系統：先開啟對應防護區的選擇閥，待選擇閥完全開啟并反饋信號后（間隔時間≤3s），再開啟滅火劑容器閥；

　?。?）單元獨立系統：直接開啟滅火劑容器閥。

　?。?）防護區入口噴放指示燈點亮

　　滅火劑噴放后，安裝在滅火劑輸送管道上的壓力開關或流量開關立即向消防控制室發送噴放成功反饋信號。

　　消防控制室接收噴放反饋信號后，實時顯示選擇閥、容器閥的啟閉狀態、滅火劑瓶組壓力值、噴放時間等信息；聲光警報器保持連續鳴響。

　　系統維持滅火劑在防護區內的浸漬時間，確?；馂?zāi)完全撲滅。

　　3、手動與應急操作流程

　　防護區外緊急啟停操作

　?。?）緊急啟動：擊碎緊急啟動按鈕保護罩并按下按鈕，系統直接跳過預警階段，進入0~30s延時階段（如需），后續聯動動作與自動控制模式一致；延時的依據是GB50166-2019《火災自動報警系統施工及驗收標準》第4.15.10條、第4.15.14條。

　?。?）緊急停止：僅在延時階段內有效，按下停止按鈕后，系統中斷噴放程序，已執行的聯動設備狀態保持不變。

　　消防控制室遠程手動操作

　　操作人員可通過氣體滅火控制器手動控制盤，在系統任意階段（預警、延時、噴放）強制啟動或停止噴放程序；噴放程序啟動后，停止操作僅能關閉后續聯動動作（如事故排風），無法回收已噴放的滅火劑。

　　瓶組間機械應急操作

　　當氣體滅火控制器發生故障或斷電時，操作人員需前往瓶組間執行機械應急操作：組合分配系統需先手動打開對應防護區的選擇閥，再手動開啟滅火劑容器閥；單元獨立系統直接手動開啟容器閥，強制噴放滅火劑。

　　4、噴放后聯動收尾工作

　　滅火劑浸漬時間結束后，系統可按設計要求啟動防護區的事故排風系統，排除防護區內殘留的滅火劑氣體。

　　系統復位需手動操作：待防護區恢復安全狀態后，操作人員需在消防控制室或瓶組間手動復位控制器、關閉閥門、恢復電源，系統方可回到準工作狀態。

　　5、規范核心禁忌

　?。?）嚴禁首個報警信號觸發任何設備聯動動作，避免誤報警造成不必要的經濟損失。

　?。?）嚴禁組合分配系統顛倒選擇閥與容器閥的開啟順序，防止滅火劑無法順利輸送至防護區。

　?。?）無人防護區可取消延時噴放程序，但仍需滿足雙獨立報警信號觸發條件，嚴禁首個信號直接啟動噴放。
