消防評估軟件中人員疏散能力模擬軟件增加樓層

增加樓層

將通過添加多層模型的組件來完成其余的幾何圖形。

1. 在樓層列表中的導航面板上，選擇添加新的。
2. 在“ 新建樓層”對話框的“ 輸入樓層位置”框中，鍵入10 ft。單擊確定。
3. 對每個樓層重復步驟1-2，直到創建了60.0 ft樓層。
4. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
5. 在“ 樓層”列表的“導航”面板上，選擇“ 樓層10.0 ft”。

從此列表框中選擇一個地板會將其設置為“活動地板”，并隱藏其他地板。

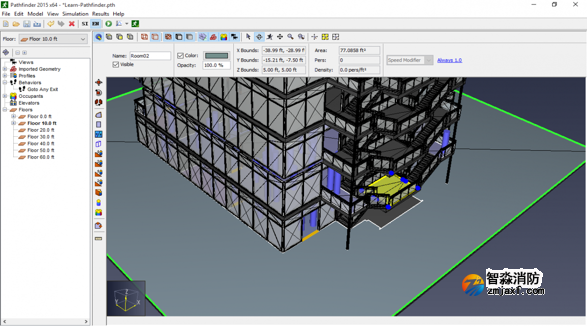

6. 在3D視圖上，右鍵單擊“地板10.0英尺”天花板，然后單擊“ 隱藏”。

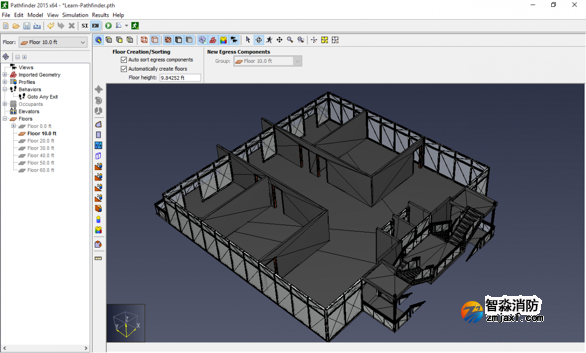

隱藏天花板之后，您應該能夠查看導入的幾何圖形的地板和墻壁。

7. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”。
8. 在3D視圖上，單擊10.0英尺樓層上的任意位置。
9. 在“視圖”工具欄上，清除“ 顯示導入的幾何圖形”。
10. 除電梯房門外，增加9個門，類似于創建乘員中的0.0英尺地板。
11. 在“導航”面板上，右鍵單擊Floor 10.0 ft，然后單擊添加乘員。
12. 在“ 按數字添加”對話框中的“ 添加乘員”對話框中，鍵入100。單擊確定。

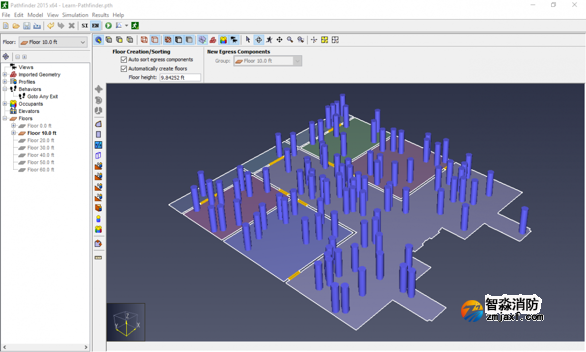

已成功添加新樓層和人員。

1. 復制樓層和乘員

將對象從第二層復制到模型的其他層。由于中間樓層相同，因此速度更快。

1. 在“導航”面板上，選擇“ 樓板10.0英尺”。
2. 在“繪圖”工具欄上，單擊“ 復制/移動對象”。
3. 在屬性面板上，選擇“ 復印模式”。
4. 在屬性面板上的“ 副本”框中，鍵入4。
5. 在屬性面板的“ 移動Z”框中，鍵入10 ft。
6. 在屬性面板上，單擊“ 復制/移動”。
7. 在“導航”面板上，展開“ 乘員”列表，然后選擇10.0英尺樓層的乘員組。
8. 重復步驟2至6，在10.0英尺處創建4個副本。

您可以復制每個乘員組的布置，而不是復制乘員。右鍵單擊“導航”面板中的地板，單擊“ 添加乘客”，然后完成“ 添加乘客”對話框。

2. 添加屋頂?shù)匕?/p>

頂層與中層不同，因此我們需要分別提取它。

1. 在“導航”面板上，右鍵單擊“  樓層”，然后單擊“ 顯示”。
2. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
3. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”。
4. 在3D視圖上，單擊屋頂?shù)匕迳系娜我馕恢谩?br/>5. 在“導航”面板上，右鍵單擊“ 地板60.0英尺”，然后單擊“ 添加乘客”。
6. 在“ 按數字添加”對話框中的“ 添加乘客”對話框中，鍵入100。單擊確定。


3.  創建著陸和樓梯

 將在導入的樓梯上創建一個導航網格，以便乘員可以在樓層之間穿越。

1. 在“ 樓層”列表中的“導航”面板上，選擇“ 顯示全部”。
2. 在“視圖”工具欄上，選擇“ 顯示導入的幾何”。
3. 在“繪圖”工具欄上，單擊“ 從導入的幾何圖形提取地板”
4. 在3D視圖上，單擊連接到四個樓梯的平臺上的任意位置。

平臺連接到四個樓梯。

5. 在“視圖”工具欄上，清除“ 顯示導入的幾何圖形”。
6. 在“繪圖”工具欄上，單擊通過在每個邊緣上選擇一個點，在兩個邊緣之間創建樓梯。
7. 對于連接到底部平臺的四個樓梯之一，單擊底部和頂部邊緣上的點以創建樓梯。


單擊之前，當指針位于可接受的邊緣時，將出現一條線。第二次單擊之前，當指針位于可接受的邊緣上時，將出現樓梯。


8. 對連接到底部平臺的其他三個樓梯重復步驟6 – 7。

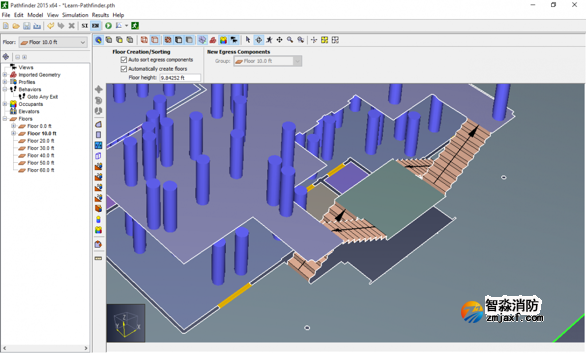

已成功創建樓梯。

4. 復制著陸點和樓梯

1. 在3D視圖上，按住Ctrl鍵的同時單擊四個樓梯和平臺。
2. 在“繪圖”工具欄上，單擊“ 復制/移動對象”。
3. 在屬性面板上，選擇“ 復印模式”。
4. 在屬性面板上的“ 副本”框中，鍵入5。
5. 在屬性面板的“ 移動Z”框中，鍵入10 ft。
6. 在屬性面板上，單擊“ 復制/移動”。

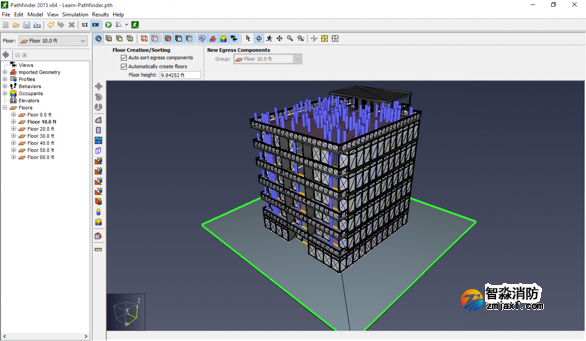

已成功復制模型中的對象。

5. 創建電梯

將創建電梯。這將完成模型的幾何形狀。

1. 在“ 樓層”列表中的“導航”面板上，選擇“ 樓層0.0 ft”。
2. 在“視圖”工具欄上，清除“ 顯示導入的幾何圖形”。
3. 在3D視圖上，右鍵單擊兩個電梯間之一。單擊創建電梯。
4. 在“ 新建電梯”對話框中，單擊“ 確定”。
5. 對另一個電梯室重復步驟3-4。

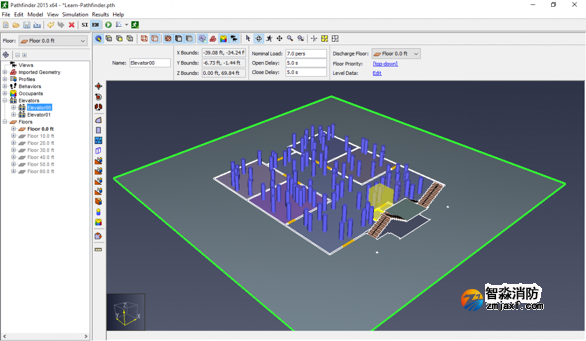

已經成功創建了電梯
